Jak odpowiednio dobrać sprzęgło do aplikacji?

Kiedy przechodziłem z „procesówki” do świata „mechaniki ożywionej”, zacząłem dostrzegać wiele dziedzin, w których potrzebowałem się podszkolić 😶‍🌫️. Jedną z nich był dobór sprzęgła do danej aplikacji.

Pamiętam jak dzisiaj moje pierwsze podejście… Stronka NORELEM, 10 rodzajów sprzęgieł i wielka rozkmina, co tu wybrać 🤯. Stąd pomysł na ten artykuł - żeby ktoś, kto jest teraz w podobnej sytuacji jak ja 4 lata temu, dopiero zaczyna przygodę z projektowaniem albo po prostu śledzi mój profil, dostał dawkę konkretnej, praktycznej wiedzy 💡.

Na wstępie ważna informacja: ten artykuł dotyczy sprzęgieł, które występują w 90, jak nie 95% aplikacji z obszaru automatyzacji i robotyzacji produkcji - egzotykę zostawiamy dla indywidualnych doktoryzacji.

1. Krótko o samych sprzęgłach - do czego służą?

Mówiąc książkowo - sprzęgło to element budowy maszyn zapewniający połączenie dwóch niezależnych wałów w celu przeniesienia momentu obrotowego. Sprzęgło to zresztą podręcznikowy przykład elementu znormalizowanego, którego nie ma sensu projektować samemu.

Poza tym sprzęgła w budowie maszyn mogą kompensować niewspółosiowości wałów albo pełnić rolę bezpiecznika, aby przy przekroczeniu danego momentu nie uszkodzić przekładni, serwa czy silnika.

2. Jakie sprzęgła są najpopularniejsze?

➡️ Sprzęgło kłowe

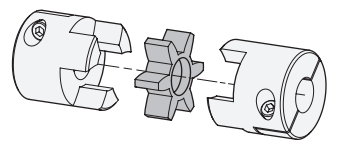

To chyba każdemu przynajmniej raz gdzieś przemknęło przed oczami. Stosowane bardzo często przy większości aplikacji, gdzie głównym zadaniem jest przeniesienie dużego momentu, a nie wysoka precyzja. Ze względu na swoją budowę pozwala kompensować niewspółosiowości osiowe. To sprzęgło pozwala również na bardzo wygodny serwis.

Co do budowy - składa się ono z 2 osobnych piast oraz wymiennego elementu elastomerowego.

➡️ Sprzęgło Oldhama

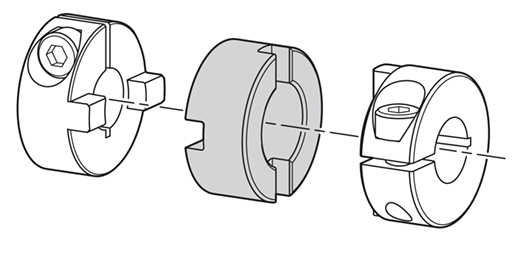

Jest dość podobne do sprzęgła kłowego, jednak pozwala na większą kompensację niewspółosiowości. Ważne - nie może ono pracować z wałami przesuniętymi osiowo.

Budowa bardzo podobna jak sprzęgła kłowego: dwie piasty + łącznik.

➡️ Sprzęgło mieszkowe

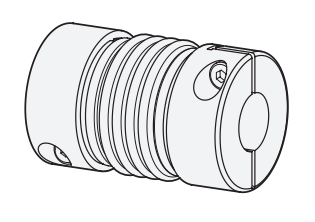

To wybór idealny dla układów, gdzie liczy się precyzja. Jest zbudowane z dwóch piast połączonych na stałe „mieszkiem”. Sam element łączący pozwala zniwelować odchyłki współosiowości oraz bicia.

➡️ Sprzęgło helikalne

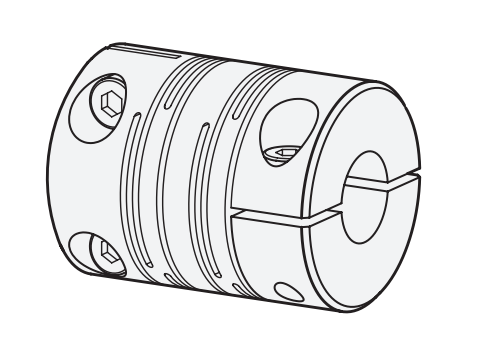

Ma niższą sztywność skrętną niż sprzęgło mieszkowe - tak można ładnie opisać to, że jest po prostu trochę mniej dokładne. Rozwiązanie bardziej ekonomiczne niż sprzęgło mieszkowe.

Z ciekawości - sprawdźcie sobie sztywność skrętną dla sprzęgła mieszkowego i helikalnego o rozmiarze 32 w katalogu Elesy. Różnica potrafi zaskoczyć.

➡️ Sprzęgło przeciążeniowe

Jeśli chcesz zabezpieczyć napęd przed uszkodzeniem w przypadku np. zatarcia wału biernego, warto rozważyć zastosowanie właśnie tego sprzęgła. Liczba ich rodzajów może nieraz przyprawić o ból głowy, dlatego polecam kontaktować się z dostawcą w sprawie doboru. To też dobry kandydat do ustandaryzowania w dziale, żeby każdy nie dobierał go od nowa.

Kiedyś korzystałem z takiego sprzęgła, osadzając na nim koło łańcuchowe napędzane od dużego motoreduktora w rozwijaku do kręgów blach.

3. Dobór

Jakie kryteria konstruktor powinien wziąć pod uwagę, żeby odpowiednio dobrać sprzęgło? Są cztery główne:

Osobiście korzystam z narzędzia, które naprawdę dobrze radzi sobie z kryteriami doboru - konfigurator sprzęgieł KTR oTools.

Mam nadzieję, że tym artykułem wprowadziłem Was w „świat sprzęgieł”. Tak jak wspominałem na początku, moim celem nie było wymienić wszystkich istniejących elementów tego typu - chciałem skupić się na praktycznym podejściu. Jeśli macie uwagi do tego, co napisałem, albo własne doświadczenia z doborem sprzęgieł - bardzo cenię sobie taki feedback. 💭
