Tuleje Taper Lock / Taper Bush - co warto wiedzieć?

· Łukasz CecelonPierwotnie na LinkedIn ↗
elementy maszynnapędymontaż
Kolaż o tulejach Taper Lock: konstruktor trzyma tuleję, zdjęcie koła pasowego z tuleją oraz model CAD koła z czerwoną tuleją.

Wiele razy pisałem w moich materiałach o potrzebie szukania standardowych rozwiązań przy projektowaniu maszyn. Równolegle sam do niedawna używając koła pasowego szedłem w stronę rozwiercania otworu i dłutowania wpustu. Niby słyszałem o rozwiązaniach handlowych, tulejach rozprężnych, ale najwygodniej w CADzie było mi zrobić otwór i rowek pod wpust.

Jednak ostatnio stwierdziłem, że muszę się ogarnąć i zgłębiłem temat gotowych, handlowych rozwiązań do osadzania kół i piast na wałach. Efekt:

  • Obniżenie kosztów (zarówno projektowania, jak i produkcji).
  • Skrócenie czasu dostawy.
  • Szybszy montaż i demontaż.
  • Większa elastyczność jeśli chodzi o wymianę kół na inne (większe lub mniejsze).

Dlatego stwierdziłem, że w tym artykule przybliżę Wam pierwszy ze standardów osadzania piast na wale - tuleje TAPER LOCK (lub TAPER BUSH). Mam nadzieję, że po przeczytaniu tego tekstu nie będziecie czekali ze zmianą podejścia tak długo jak ja 🙃. Dodatkowo podszedłem do tematu dość szeroko, bo w artykule znajdziecie też potencjalne ostrzeżenia, które trzeba brać pod uwagę projektując napęd z wykorzystaniem tych elementów.

Czym w ogóle jest tuleja Taper Lock?

Zawsze mówię, że konstruktorowi to najlepiej pokazać pismem obrazkowym 😉 Dlatego na początek zdjęcie:

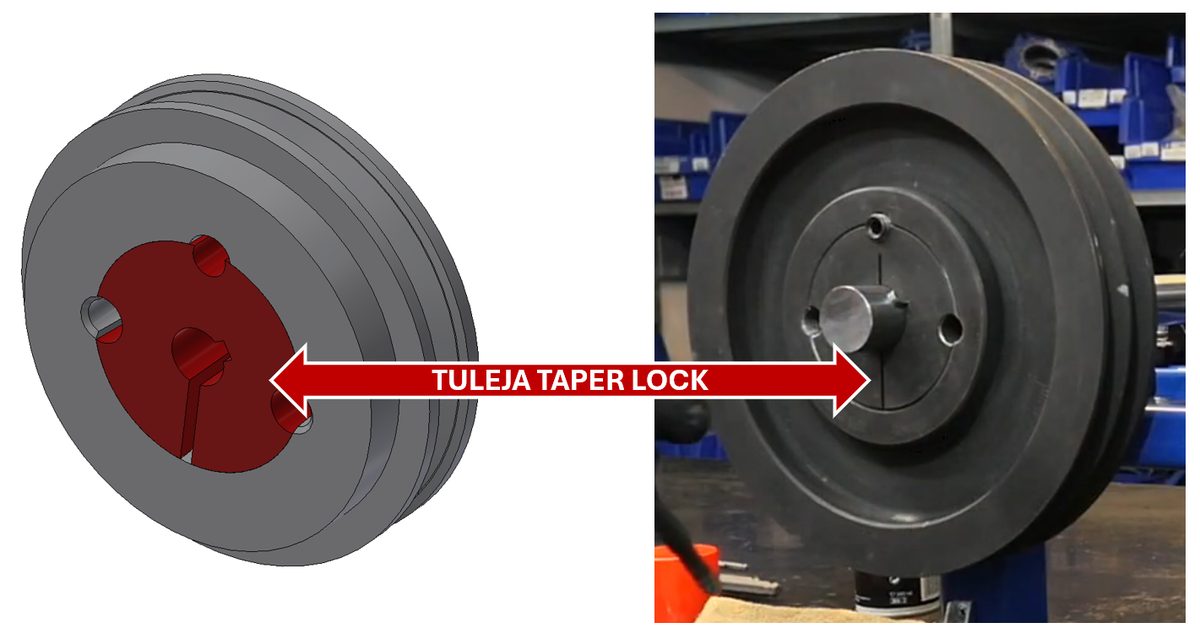

Model CAD i zdjęcie koła pasowego z czerwoną strzałką wskazującą tuleję Taper Lock osadzoną w piaście.
Poglądowe zdjęcie tulei Taper Lock.

W przekroju mamy dwa stożki - ten na tulei i ten w kole pasowym. Na obwodzie każdego z nich mamy otwory służące do zaciskania zestawu na wałku oraz otwory służące do demontażu.

Sam proces montażu świetnie pokazany jest na tym wideo ➡️ LINK

Jak widzicie, w przypadku użycia tego rozwiązania zamiast toczyć piastę i dłutować rowek wpustowy - dobiera się 2 elementy handlowe. Jednym z producentów ogólnie dostępnych i posiadających modele 3D jest Optibelt. Dodatkowo zawsze możecie poprosić specjalistę o sprawdzenie/potwierdzenie doboru.

Poniżej jeszcze widok w przekroju 💡

Przekrój modelu CAD pokazujący stożkową tuleję Taper Lock zaciskaną w kole pasowym.
Połączenie Taper Lock w przekroju.

Co zyskujecie jako konstruktorzy?

To, co wymieniłem na początku, to była perspektywa "biznesowa". Z punktu widzenia konstruktora dochodzi jeszcze kilka bardzo praktycznych plusów:

  • Mniej rysunków wykonawczych - zostaje tylko dobór i wpisanie kodów katalogowych w BOM.
  • Redukcja potencjalnych błędów - robota wykonana za Was, przeliczone rozmiary wpustów i przenoszone momenty, nie ma też mowy o błędach wynikających z 3D lub 2D.
  • Łatwa zmiana średnicy kół - po prostu rotujecie zestawami bez edycji.
  • Duże pole do ustandaryzowania w obrębie całej maszyny - monterzy też na tym skorzystają (na wideo z linku na końcu widać, że montaż takiego zestawu to około minuta).

Jak dobrać?

W zasadzie musicie wiedzieć jaka jest średnica wałka oraz musicie mieć dobrany pas zębaty, klinowy, łańcuch itd. (UWAGA: Dla pasków zębatych o profilu T oraz AT ciężej dostać koła zębate przygotowane pod tuleje TAPER LOCK).

Potem wybieracie koło, które was interesuje. W jego opisie znajdziecie standard tulei TAPER LOCK, która jest do niego dedykowana, np. "do tulei stożkowej 1108". Następnie szukacie takiej tulei i z tabeli dobieracie taką, w której otwór na wałek pasuje do Waszej aplikacji.

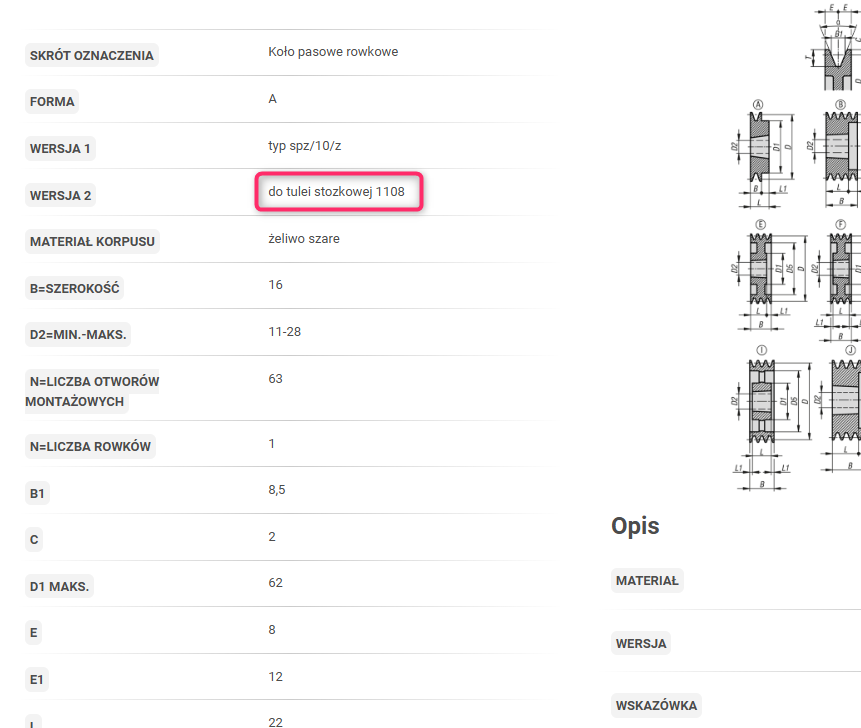

Zrzut tabeli produktu koła pasowego, w której wyróżniono informację do tulei stożkowej 1108.
Opis pasującej do koła tulei TAPER LOCK. Źródło: karta produktu.

Na co uważać?

Przede wszystkim na przestrzeń dookoła napędu. Jak na pewno zauważyliście, do montażu potrzeba klucza dynamometrycznego - więc potrzeba też przewidzieć miejsce na niego.

Druga ważna rzecz - dostęp serwisowy do samego napędu. Musicie tak zaprojektować maszynę, żeby serwisant mógł łatwo otworzyć cały napęd i mieć możliwość zdjęcia kół. Jeśli się nie da - stwórzcie demontowalny moduł, który da się wyjąć z maszyny i przeprowadzić serwis na stole warsztatowym.

Trzeci temat to demontaż - nieraz żeby ściągnąć tuleję, trzeba będzie użyć młotka. Pamiętajcie o miejscu na to żeby swobodnie takim młotkiem operować 😉

Noi ostatnia rzecz - uczulcie monterów na sposób montażu tulei i koła. Podrzućcie im jakiś materiał z YouTube. Zadbajcie, żeby do osadzenia użyli odpowiedniego momentu (i tutaj o zgrozo klucz dynamometryczny jest niezbędny!)

Podsumowanie

Mam nadzieję, że ten artykuł przyda się Wam w codziennej pracy. Szczególnie jeśli do tej pory każde koło napędowe było dłutowane 🙃. Moim zdaniem, stosowanie dedykowanych, handlowych elementów w budowie maszyn to coś nad czym każdy musi pracować - po prostu nieraz robimy coś od lat i trudno nam w głowie przestawić tryb na dobór z katalogu.

Stay Tuned!

Najczęstsze pytania

Co to jest tuleja Taper Lock?

To standardowe rozwiązanie do osadzania kół i piast na wałach. W przekroju mamy dwa stożki: jeden na tulei i jeden w kole pasowym, a otwory na obwodzie służą do zaciskania oraz demontażu.

Jak dobrać tuleję Taper Lock do koła?

Trzeba znać średnicę wałka i mieć dobrany pas zębaty, klinowy albo łańcuch. W opisie koła znajduje się standard tulei, np. 1108, a potem z tabeli dobiera się otwór pasujący do aplikacji.

Na co uważać przy montażu Taper Lock?

Trzeba przewidzieć miejsce na klucz dynamometryczny, dostęp serwisowy do napędu, miejsce na demontaż tulei i zadbać, żeby monterzy użyli odpowiedniego momentu dokręcenia.

Jakie korzyści daje Taper Lock konstruktorowi?

Zostaje mniej rysunków wykonawczych, spada ryzyko błędów 3D i 2D, łatwiej zmieniać średnice kół i łatwiej ustandaryzować napędy w obrębie całej maszyny.
