Wpisz średnicę wałka albo otworu, a kalkulator dobierze wymiary rowka pod pierścień osadczy. Dostajesz średnicę rowka z tolerancją, szerokość w H13, głębokość, minimalną odległość od czoła i luz osiowy. W warsztacie ktoś nazwie to po prostu rowkiem pod Seger. Kalkulator nadal trzyma rozdział na DIN 471 i DIN 472, bo inny rowek robisz na wałku, a inny w otworze.
wykonanie normalne wg DIN 471
Rysunek jest schematem o stałych proporcjach. Pokazuje układ wymiarów, a nie rzeczywistą skalę głębokości rowka.
| Głębokość rowka | 1,25 mm | t |
| Grubość pierścienia | 1,75 mm | s |
| Średnica w stanie swobodnym | 41,5 mm | d3 |
| Rozstaw pod szczypce | 59,1 mm | d4 |

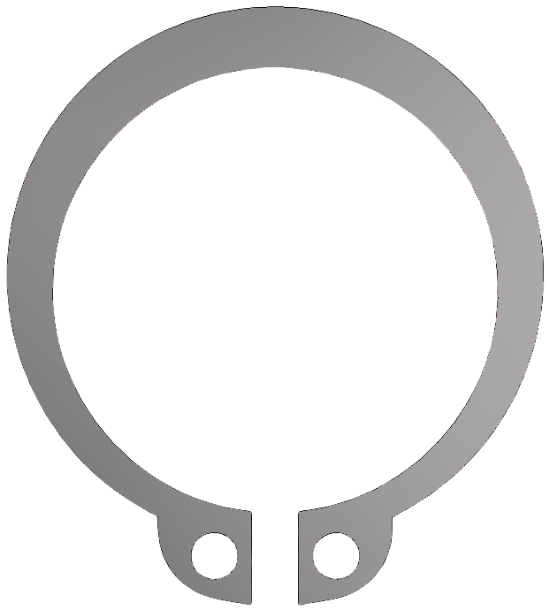

Dla wałka używa się pierścienia osadczego zewnętrznego według DIN 471. Kalkulator dobiera średnicę rowka d2, szerokość m w tolerancji H13, głębokość oraz minimalną odległość n od czoła. Pokazuje też luz osiowy wynikający z m i s.
DIN 471 dotyczy pierścieni osadczych na wałek, więc rowek jest wykonany na średnicy zewnętrznej wałka. DIN 472 dotyczy pierścieni do otworu, czyli rowka w korpusie lub tulei. W pierwszym przypadku d2 jest mniejsze od d1, w drugim większe. Dlatego tych rowków nie warto wrzucać do jednego szablonu rysunku.
Nie. Kalkulator podaje geometrię rowka i luz osiowy wynikający z wymiarów w tabeli. Nie ma tu danych o dopuszczalnym obciążeniu osiowym pierścienia ani rowka, więc takich wartości nie da się uczciwie policzyć z obecnych danych. Przy krytycznym zabezpieczeniu osiowym trzeba zrobić osobne sprawdzenie z katalogiem producenta.
Szerokość rowka m jest w danych przypisana do pola H13. Kalkulator pokazuje wymiar nominalny oraz granice wynikające z tej klasy. Dzięki temu widać nie tylko liczbę do wpisania na rysunku, ale też maksymalny luz osiowy wynikający z górnej granicy szerokości rowka. To jest praktycznie ta wartość, która później może wyjść na montażu.
Nie wprost. Wymiary pierścieni osadczych są skokowe, a nie ciągłe jak zwykły wzór geometryczny. Jeżeli wpisana średnica nie występuje w tabeli, kalkulator pokazuje komunikat i najbliższe dostępne średnice. Wtedy trzeba zmienić średnicę konstrukcyjną albo wrócić do katalogu. Przeliczanie „pomiędzy” wygląda kusząco, ale może dać nieistniejący element.
W warsztacie często mówi się tak na oba typy, ale to nazwa potoczna, nie numer normy. DIN 471 jest na wałek, a DIN 472 do otworu. Potoczna nazwa wzięła się od firmy Seeger, pisanej przez dwa e, dlatego zapis w katalogach i w wyszukiwarce może się różnić.
