6 sposobów pozycjonowania części w budowie maszyn

6 sposobów pozycjonowania części w maszynie: kołki walcowe, kołek diamentowy, śruby pasowane, tuleje ZBH-B, kształt i zderzaki.

· Łukasz Cecelon

6 rozwiązań z praktycznymi przykładami. Z mojego doświadczenia.

6 sposobów pozycjonowania części w budowie maszynTen sam materiał w formie do wydrukowania i odłożenia na biurko.PDF, 8 stron, 1,5 MB

1. Kołki walcowe

Najpopularniejszy sposób pozycjonowania dwóch lub więcej skręcanych ze sobą części.

Dobre praktyki:

  • Otwór w tolerancji H7
  • Głębokość: 2 x średnica kołka
  • Jeśli jest możliwość, wykonaj drugi mniejszy otwór osiowo do wybijania
  • Dodaj fazy na wejściu otworu

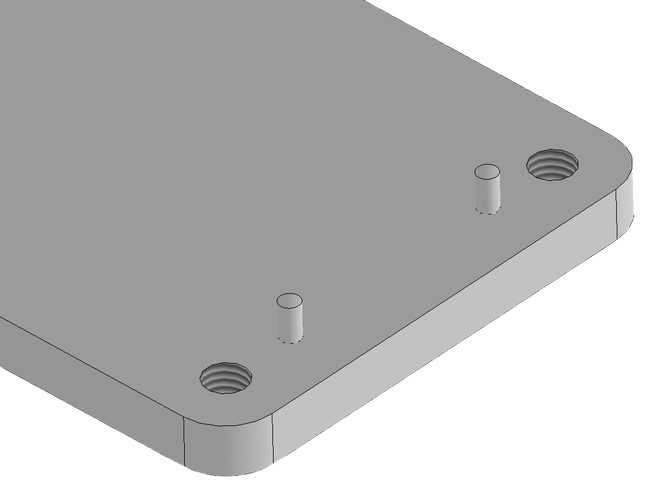

Model CAD płyty z dwoma kołkami walcowymi wystającymi obok otworów gwintowanych, kołki rozstawione asymetrycznie.Przekrój płyty pokazujący kołek walcowy osadzony w otworze oraz mniejszy otwór osiowy pod wybijak.

W zależności od zastosowania używaj rozstawu symetrycznego albo asymetrycznego. Ten drugi stosuj kiedy musi być możliwy tylko jeden sposób montażu elementów.

2. Kołek okrągły i diamentowy

Dlaczego ta para kołków jest świetna do wielokrotnego montażu i demontażu?

Pierwsze skrzypce gra tutaj kołek o kształcie rombu (czy tam diamentu 😉). Dzięki temu umożliwia pozycjonowanie tylko w jednym kierunku.

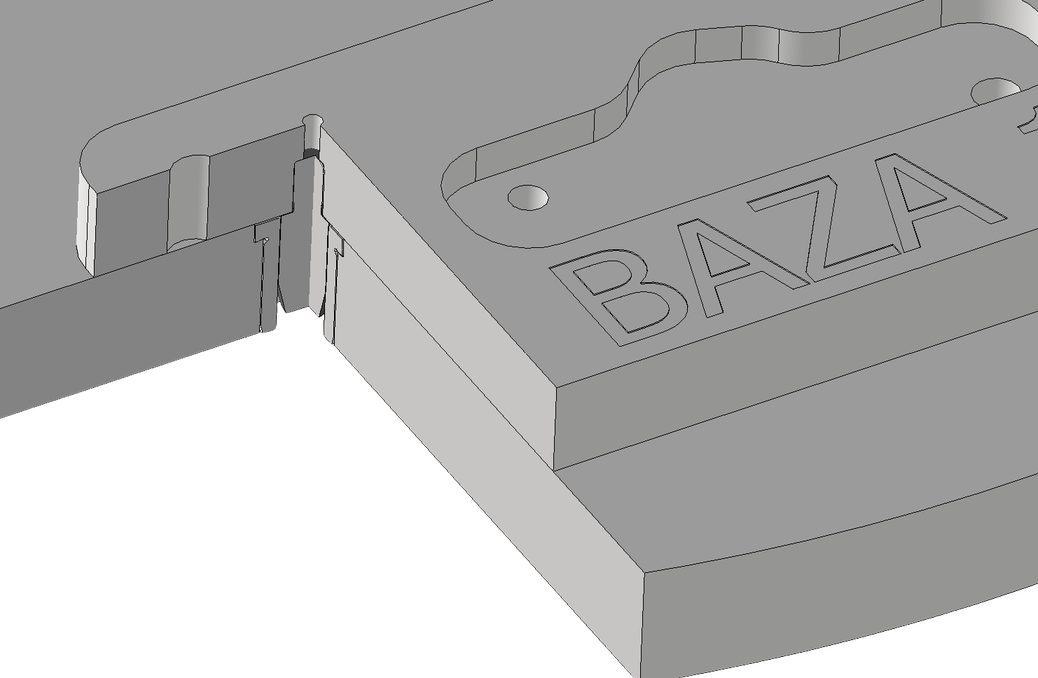

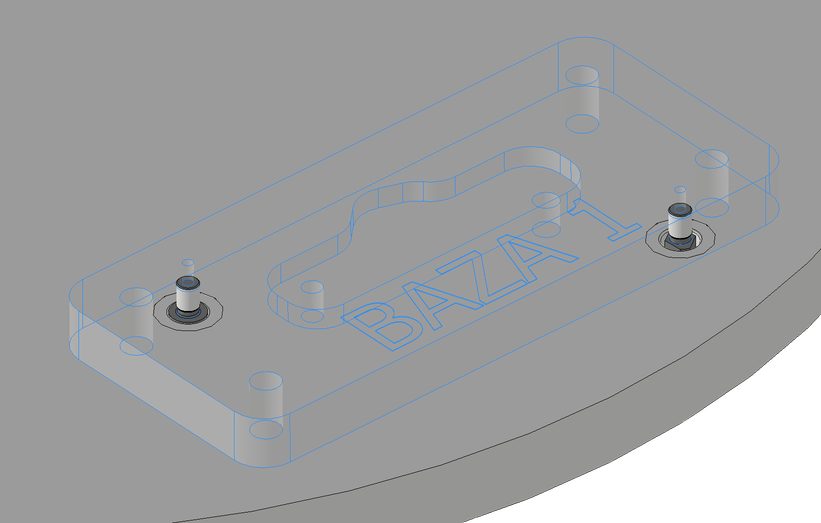

Model CAD bazy z opisem BAZA 1, z widocznymi dwoma kołkami ustalającymi w tulejach, widok z przezroczystą częścią górną.Przekrój bazy montażowej z kołkiem ustalającym osadzonym w tulei.

Zwróć uwagę na montaż kołka typu C. Jego dłuższa krawędź powinna być ustawiona prostopadle do promienia okręgu kreślonego ze środka kołka typu B.

Jeśli masz elementy lub moduły maszyny wymagające łatwego i wielokrotnego demontażu i montażu, użyj pary kołków DIN 6321 B i C oraz tulei DIN 172.

3. Śruby pasowane

Stosuj tam, gdzie nie masz miejsca na standardowe kołki.

Śruby pasowane łączą funkcję mocowania z dokładnym ustaleniem części. Dzięki precyzyjnie wykonanej części walcowej sprawdzają się szczególnie tam, gdzie nie ma miejsca na osobne kołki ustalające.

Przykłady montażu:

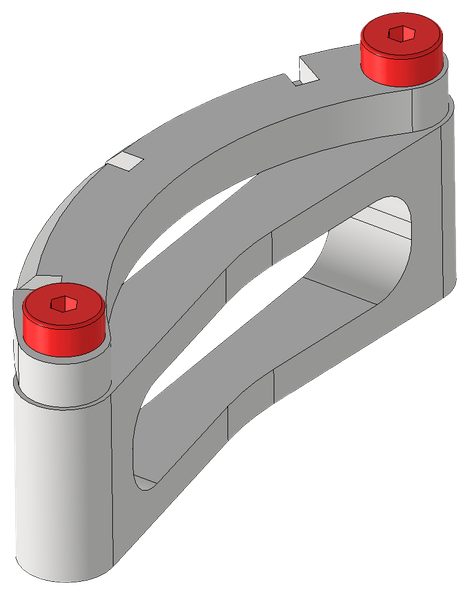

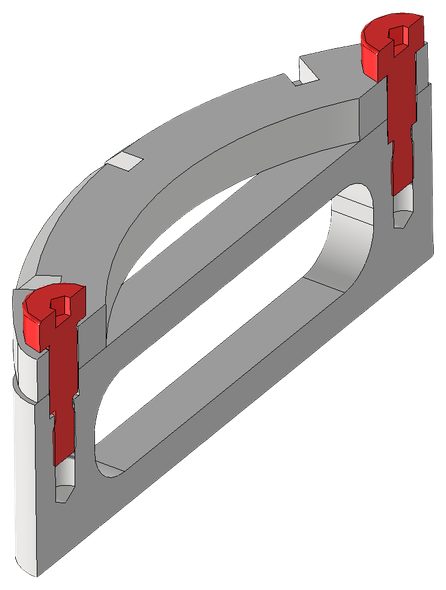

Model CAD uchwytu z dwiema śrubami pasowanymi oznaczonymi na czerwono w górnej i dolnej części detalu.Przekrój uchwytu pokazujący część walcową śruby pasowanej osadzoną w otworze.

4. Tuleje pozycjonujące ZBH-B

Produkt firmy FESTO. Najczęściej używany gdy nie można wykonać głębokiego otworu oraz nie ma miejsca na standardowy kołek walcowy.

Otwory pod te tuleje wykonujemy w tolerancji H7.

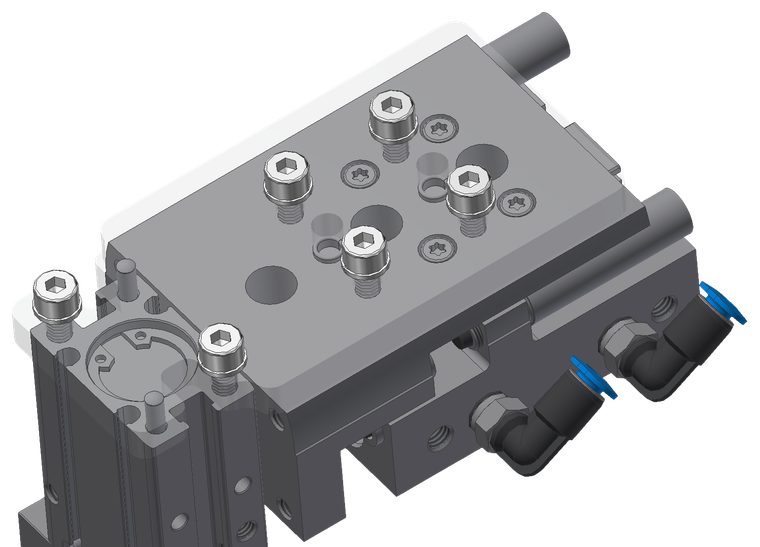

Tam gdzie jest bardzo mało miejsca, czyli w wielu siłownikach FESTO:

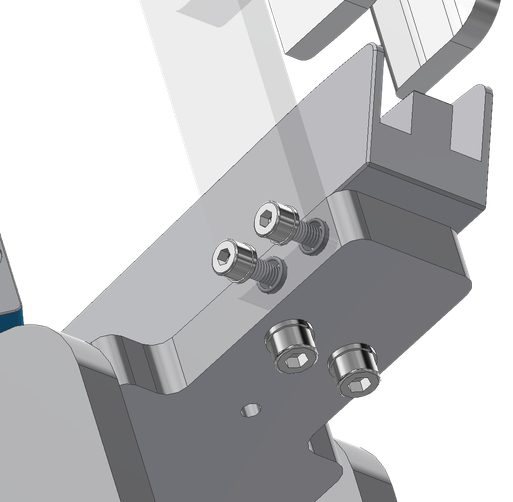

Model CAD modułu z siłownikiem FESTO i płytą przykręconą śrubami, z widocznymi miejscami pod tuleje pozycjonujące.Zbliżenie modelu CAD na dwie śruby i dwie tuleje pozycjonujące w płycie montażowej.

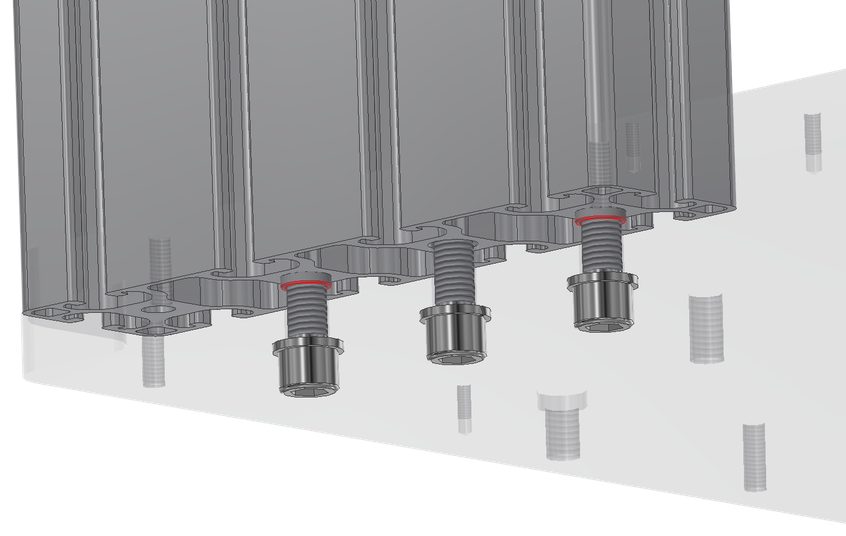

Pomysł pozycjonowania profilu aluminiowego:

Model CAD profili aluminiowych ustalonych na płycie za pomocą tulei pozycjonujących z czerwono oznaczonym kołnierzem.

5. Pozycjonowanie kształtowe

Do pozycjonowania można wykorzystać również sam kształt projektowanych części. Niektóre elementy handlowe również wymagają pozycjonowania kształtowego.

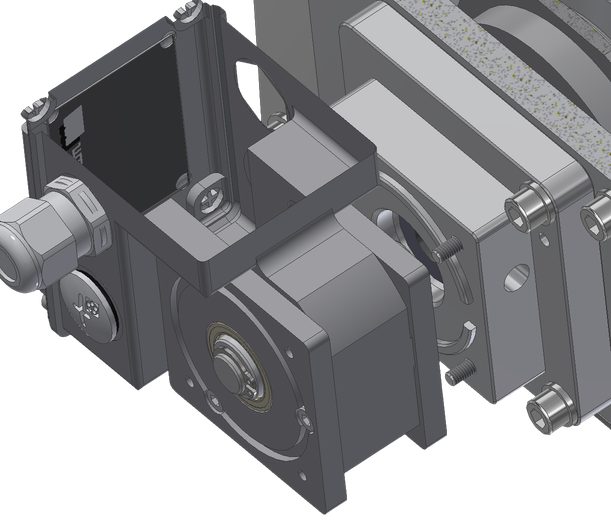

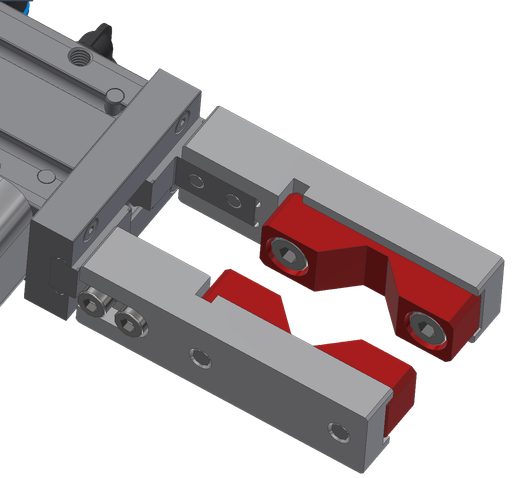

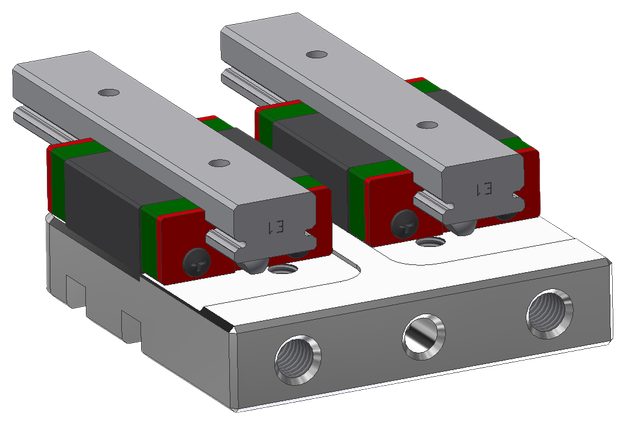

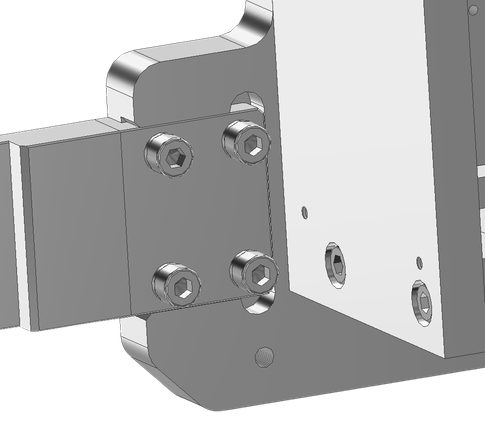

Pozycjonowanie kształtowe kołnierza motoreduktora: model CAD motoreduktora ustalonego kołnierzem w wybraniu płyty.Pozycjonowanie kształtowe łapek chwytaka: model CAD chwytaka z czerwonymi łapkami osadzonymi w wybraniach szczęk.Pozycjonowanie kształtowe wózków prowadnic liniowych: model CAD dwóch wózków dosuniętych do stopnia w płycie.Pozycjonowanie kształtowe elementów frezowanych: model CAD dwóch części, gdzie stopień jednej ustala położenie drugiej.

Pozycjonowanie kształtowe elementów frezowanych stosuję tak, aby przy montażu ograniczyć ilość elementów.

6. Pozycjonowanie do zderzaka

Ten rodzaj pozycjonowania można wykorzystać na przykład kiedy maszyna musi mieć wymienne moduły, ale zachodzi potrzeba ich pierwotnego ustawienia (np. przy wielotaktowych modułach PICK & PLACE).

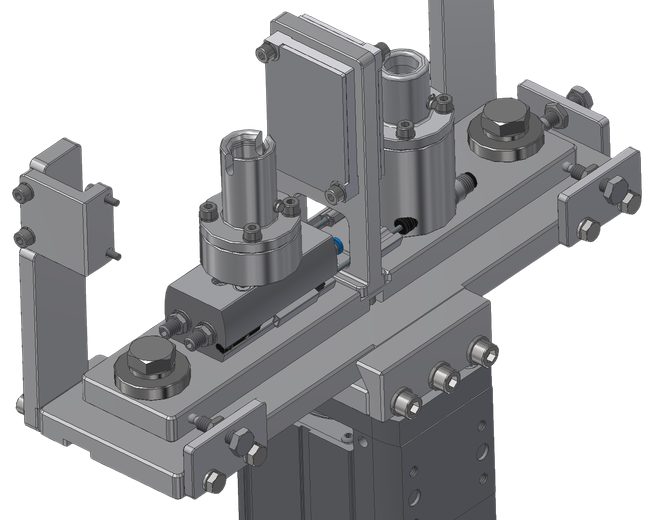

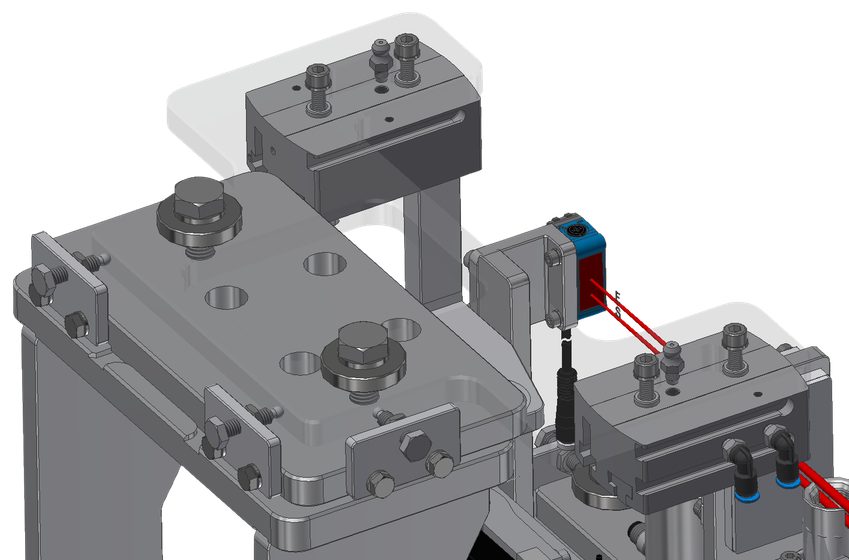

Przykład 1: model CAD modułu maszyny dosuniętego do zderzaków śrubowych, z czujnikiem kontrolującym położenie.Przykład 2: model CAD belki z dwoma zderzakami śrubowymi ustalającymi położenie modułu.

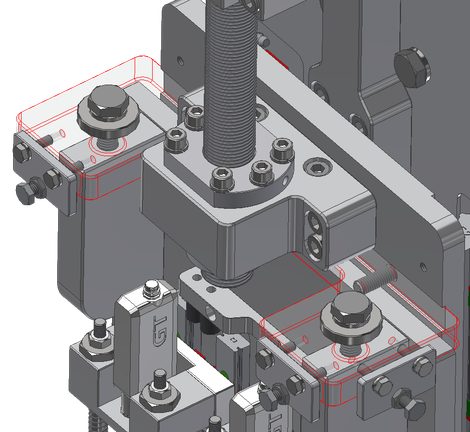

Żeby prawidłowo użyć zderzaków do pozycjonowania, trzeba pamiętać o ich odpowiednim rozstawie. Otwory mocujące muszą zapewnić wymagany zakres nastawy elementu.

Model CAD węzła ze zderzakami, z czerwono obrysowanym zakresem nastawy elementu.

Same śruby możemy wybrać w katalogu Elesa+Ganter.
